三合一局放(超聲波+暫態低電壓+特高頻)—有線或無線

三合一局放(超聲波+暫態低電壓+特高頻)—有線或無線

技術參數


概述：

配電高壓開關柜的絕緣故障主要表現為外絕緣對地閃絡擊穿，內絕緣對地閃絡擊穿，相間絕緣閃絡擊穿，雷電過電壓閃絡擊穿，瓷瓶套管、電容套管閃絡、污閃、擊閃、擊穿、爆炸，提升桿閃絡，CT閃絡、擊穿、爆炸，瓷瓶斷裂等。

配電開關柜局部放電在線監測系統采用聲、電聯合檢測方法，即通過同時檢測開關柜的暫態對地電壓（TEV，地電波）、超聲波信號和特高頻（UHF）信號在線監測，實時監測開關柜內部原件、接頭盒各段電纜接頭放電量，放電相位，放電次數等基本局部放電參數；計算出局部放電幅值、頻次；經多次采集（一般測量50個工頻周期）后，從數據庫提取數據進行譜圖分析和數據報表以確定放電開關柜位置，必要時給出報警。并可按照客戶要求，提供有關參數的統計量。能存儲放電趨勢，從而及時發現被監測設備的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為開關柜的檢修工作提供依據。

產品特點

系統結構

智能無線局放在線監測系統，由智能三合一傳感器(YNPD-AT01)和智能無線局放在線監測裝置(YNPD-W9000)組成，實現對配電開關柜絕緣狀態的監測和分析，用來預測潛在開關柜故障，避免重大事故發生。智能三合一傳感器與局放采集裝置通過Lora(或RS485)傳輸數據，局放采集裝置與后臺網關之間可通過RS485或網線通訊，支持ModBUS 通訊協議。局放采集裝置具備局放邊緣計算功能和數據存儲功能。系統拓撲圖如下圖所示；

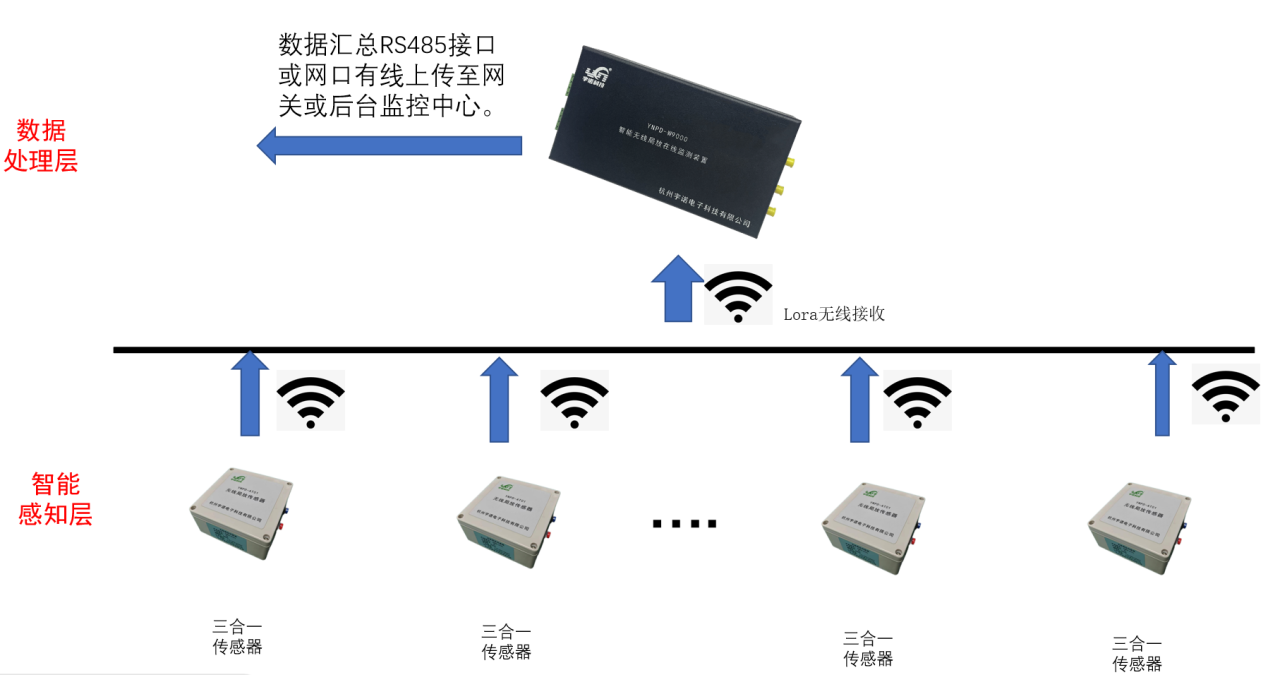

圖1 三合一局部放電在線監測系統拓撲圖



智能局放在線監測裝置

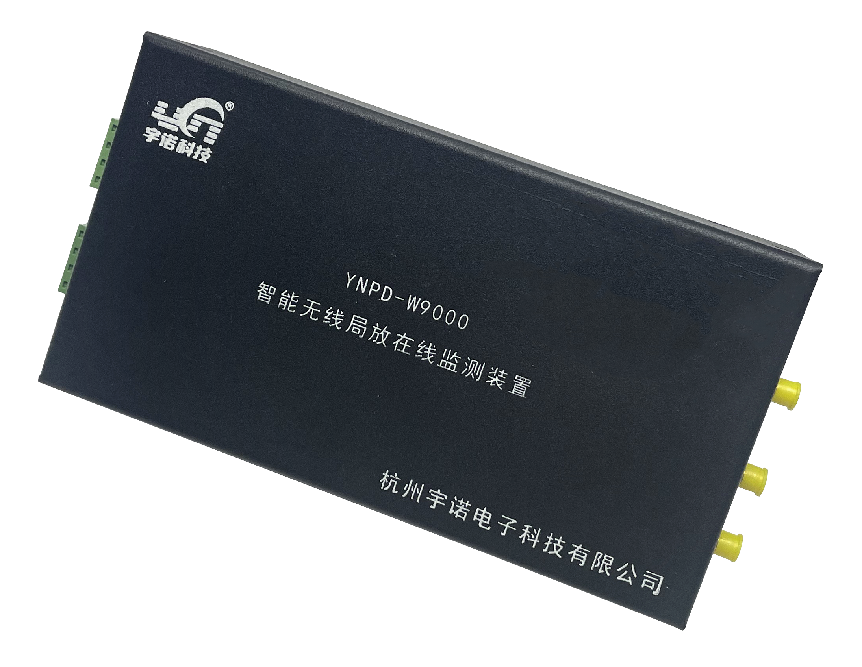

圖2智能無線局放在線監測裝置



技術參數：

序號

項目

指標

1

適用范圍

10kV及以上電壓等級開關柜變電站房

2

功耗

＜9W

3

供電方式

DC12V～24V

4

通訊方式

對下無線lora(或RS485)采集暫態地電波、超聲波、特高頻信息，對上網口和RS485接口上傳數據。

5

信號帶寬（MHz）

300～1500

6

靈敏度（pC）

≥10

7

動態范圍（dB）

≥40dB

8

安裝位置

開關柜儀表室

9

安裝方式

導軌式安裝

10

尺 寸(mm)

180*98*52mm

11

環境參數

環境溫度

－40oC～＋85oC

環境濕度

≦93%

海拔高度

≦4500m





三合一局放傳感器

智能三合一局放傳感器依據設定的采樣周期檢測地電波、超聲波、特高頻，并將數據通過LoRa(或RS485)通訊傳輸至局放采集裝置，上傳數據包括地電波相位譜圖數據、超聲波相位譜圖數據及特高頻數據，安裝方式：磁吸式，尺寸：（115x115x52mm）

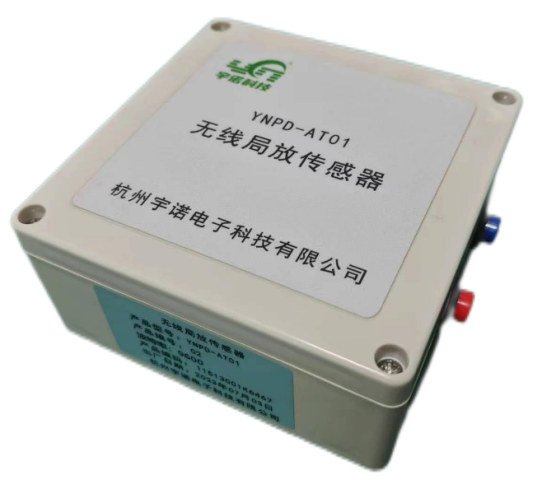

圖3 三合一傳感器



技術參數

暫態地電波參數(TEV)

頻率范圍

3～100MHz

測量范圍

0～60dBmV

誤差

±1dB

分辨率

1dB

線性度誤差

≤±10%

超聲波參數

諧振頻率

40kHz

測量范圍

0～70dBμV

誤差

±1dB

分辨率

1dB

靈敏度

≤40dB

線性度誤差

≤±20%

特高頻參數

頻率范圍

300~1500MHz

測量范圍

0～70dB；

靈敏度

1dB

工作溫度

-40～+85℃

工作濕度

5～93%RH
